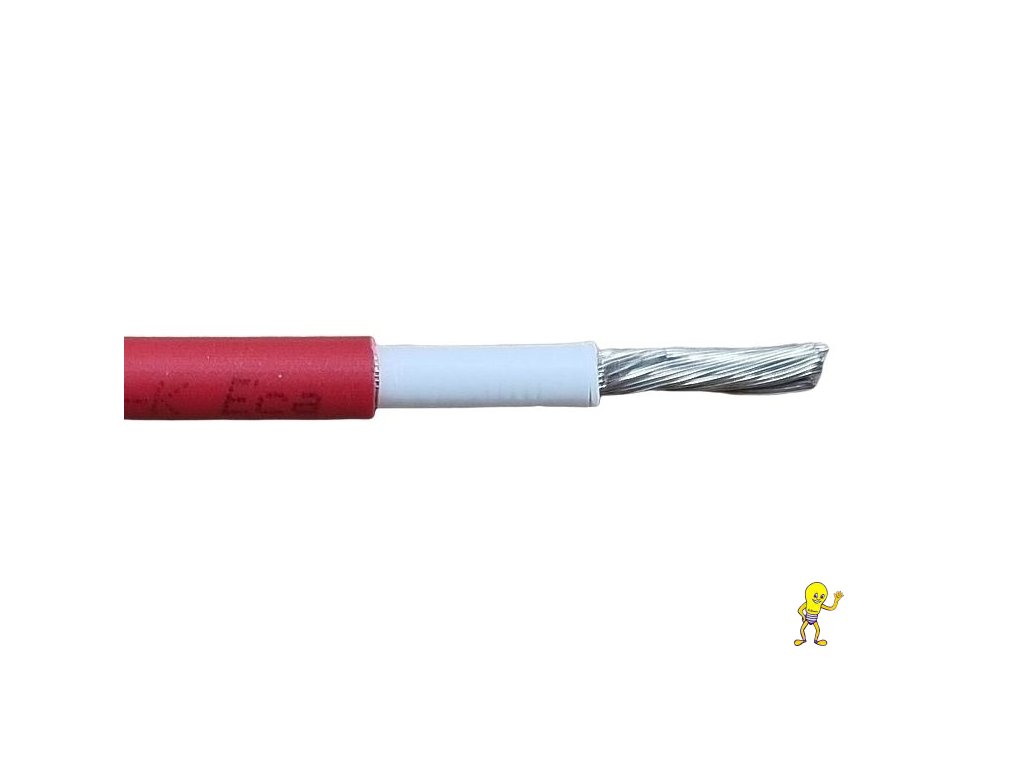

Kabel SOLAR 4 RED H1Z2Z2-K rudý, červený pro solární a fotovoltaické aplikace

Detailní popis produktu

kabel SOLAR H1Z2Z2-K, optimalizovaná verze vhodná pro FVE fotovoltaické elektrárny průřez : 4 mm barva : rudá, červená počet žil : 1 vnější průměr s izolací : 5,5 mm hmotnost : 0,06 kg/m obsah mědi : 0,039 kg/m možnosti použití : - výroba strojů a zařízení - solární energie - vVhodný pro venkovní použití - dobrá chemická odolnost - odolnost proti plameni - bez halogenů - odolnost proti horku - odolný proti chladu - Odolnost proti korozi - Mechanická odolnost - Nízká hmotnost - Robustní - Odolný proti kyselinám - Teplotně odolný - UV odolný - Vodotěsná - Široká paleta schvalovacích certifikací Výhody : - Omezené šíření plamene a tvorba toxických zplodin v případě požáru - Odolný proti mechanickému poškození - Použitelný venku - V EU díky klasifikaci Dca v místě provozu použitelné pro mnoho typů budov podle místní právní implementace Nařízení o stavebních výrobcích (EU) č. 305/2011 [CPR - Construction Product Regulation] - Očekávaná životnost 25 let za normálních podmínek použití, jak je uvedeno v EN 50618 / VDE 0283-618 Oblasti použití : Pro volné a nepohyblivé nebo volně zavěšené venkovní a vnitřní zapojení solárních modulů nebo spojení řad modulů s měničem, např. podle norem pro fotovoltaické systémy, jako je HD 60364-7-712 nebo VDE 0100-712, a také podle norem pro solární kabely jako např. EN 50618/VDE 0283-618 pro harmonizovanou typovou konstrukci kabelů H1Z2Z2-K atd. - Odolnost proti zkratu a zemnímu spojení v souladu s dodatkem A k EN 50618/VDE 0283-618 a HD 60364-5-52 FV systémy se stejnosměrným napětím do max. 1800 V proti zemi V souladu s EN 50618, - Vhodné i pro použití v zařízeních a systémech s ochranou zabezpečenou izolací (třída ochrany II) a na nich. - Trvalý kontakt s vodou nebo trvalé ponoření do max. hloubky 1 metru - Odolný proti plameni podle IEC 60332-1-2 a Dca klasifikovaný podle Evropského nařízení o stavebních výrobcích (EU) č. 305/201 - Vrubově houževnatý a odolný proti oděru - Typová konstrukční certifikace H1Z2Z2-K podle EN 50618 Konstrukce : - Vodič z jemných pocínovaných měděných drátů Izolace žil ze zesítěného kopolymeru Vnější plášť ze zesítěného kopolymeru - Barva vnějšího pláště dle popisu karty Technická data : - Konstrukce vodiče: Z jemných drátů dle VDE 0295 tř. 5/IEC 60228 tř. 5 - Minimální poloměr ohybu: 4x OD -Jmenovité napětí: AC U0/U: 1,0/1,0 kV DC U0/U: 1,5/1,5 kV -Max. povolené provozní napětí: DC 1,8 kV Zkušební napětí: AC 6500 V DC 15000 V - Proudová zatížitelnost: V souladu s EN 50618, tabulka A.3 Podle EN 50618 s přepočítacími koeficienty pro instalace v seskupeních podle... HD 60364-5-52 - Teplotní rozsah: >vodič, max., podle EN 60216-1/VDE 0304-21: 120 °C; >vodič, max., zkrat/zemní spojení (doba trvání max. 5 s): 250 °C; >okolí, min., pevné uložení: -40 °C; >okolí, min., pohyblivé použití nebo při pokládce: -25 °C; >okolí, max., ve spojení s EN 60216-1/VDE 0304-21: 90 °C; >okolí, konstantní, ve spojení s HD 60364-7-712/VDE 0100-712: 70 °C až 90 °C; >okolí, proudový přepočítací součinitel 1,00 s ohledem na okolní teplotu: 60 °C; >okolí, max., při skladování: 40 °
